ケーブルモデムへの機器の接続（PC）

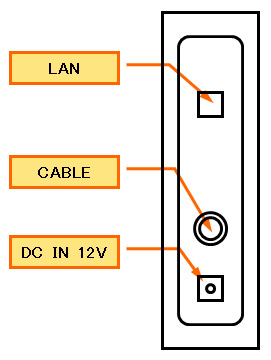

ケーブルモデムには、右図のような３つの接続端子があります。

以下にその説明と接続例を示します。

・LAN
：PCと通信するための端子でLANストレートケーブルを接続します。(ケーブルはお客様準備となります)

・CABLE
：CATVラインの入出力端子でRF同軸ケーブルを接続します。

・DC IN 12V
：電源を入力する端子で、付属のＡＣアダプターを接続します。

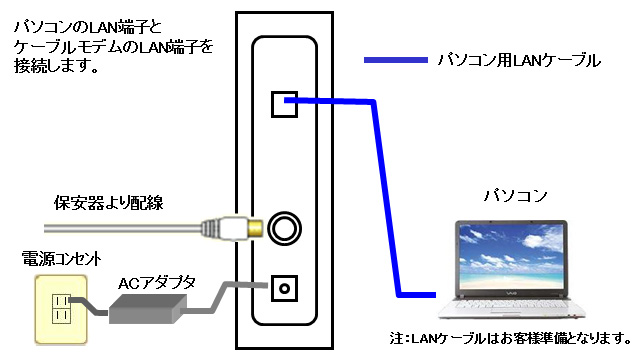

接続例(インターネット)

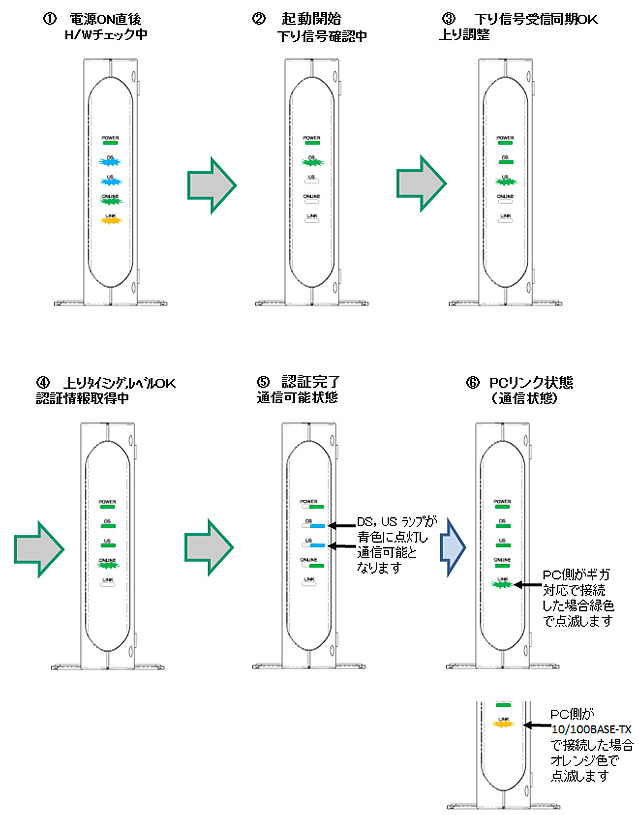

ＰＣ用モデム前面ランプ表示の流れ

ケーブルモデムへの機器の接続（IP電話）

光ハイブリッド120ＭサービスでIP電話をご利用の場合、通信の配線を分配してIP電話用のケーブルモデムをもう１台追加設置します。

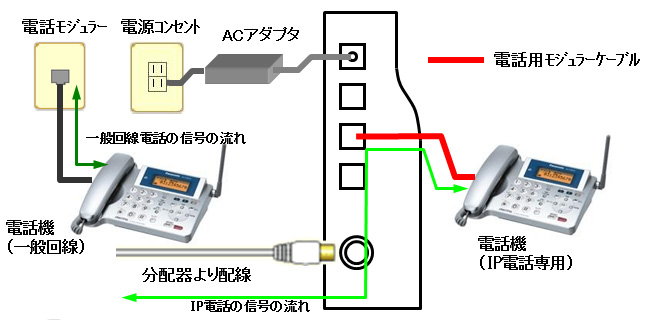

接続例 (IP電話1)

一般回線とは別に、 IP電話専用の電話機をもう１台使用できます。

接続例 (IP電話2)

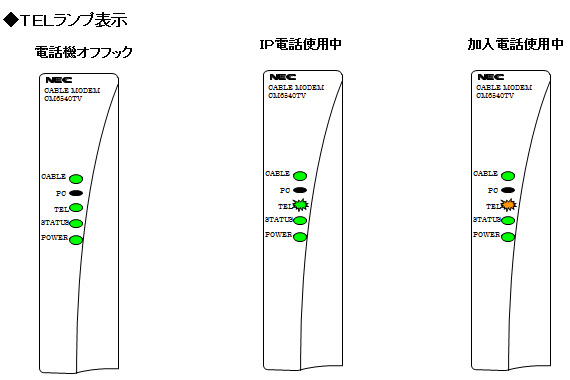

ＴＥＬランプの表示

ＴＥＬランプは電話機が接続されていない状態のときは消灯となります。

サポート窓口

ひらたCATVでは、下記サポート窓口を設けておりますので、不明な点などがありましたらお問い合わせ下さい。

・電話 0853-63-5539    受付時間：平日9：00～18：00（土日祝祭日は休業）

・FAX 0853-63-5538

・e-mail support@hit-5.net
