ケーブルモデムへの機器の接続

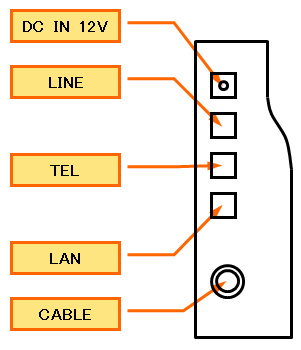

ケーブルモデムには、右図のような５つの接続端子があります。

以下にその説明と接続例を示します。

・DC IN 12V
：電源を入力する端子で、付属のＡＣアダプターを接続します。

・LINE
：TEL端子に接続する電話機を一般回線と併用して使用する場合に、一般加入回線を接続するための端子です。

・TEL
：電話機を接続するための端子で、LINE端子に一般加入回線を接続すると、一般回線とIP電話を併用して使用することが出来ます。

・LAN
：PCと通信するための端子でLANストレートケーブルを接続します。(ケーブルはお客様準備となります)

・CABLE
：CATVラインの入出力端子でRF同軸ケーブルを接続します。

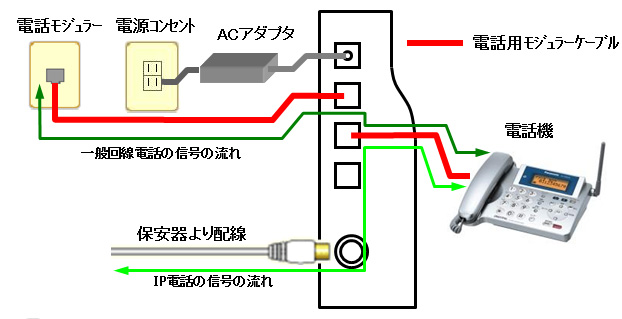

接続例　(IP電話1)

一般回線とは別に、 IP電話専用の電話機をもう１台使用できます。

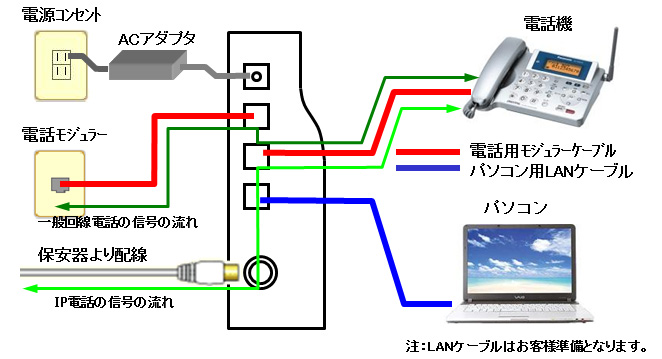

接続例　(IP電話2)

１台の電話機で一般回線とIP電話の両方の着信・発信が出来ます。

（通常の発信は050のIP電話の番号で発信されます）

接続例(インターネット)

パソコンのLAN端子とをケーブルモデムのLANの端子を接続します。

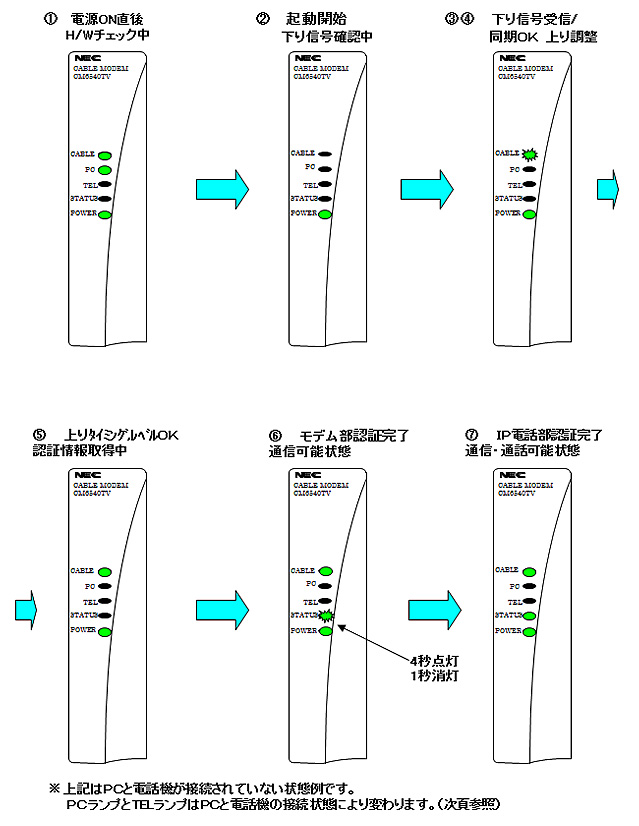

モデム前面ランプ表示の流れ

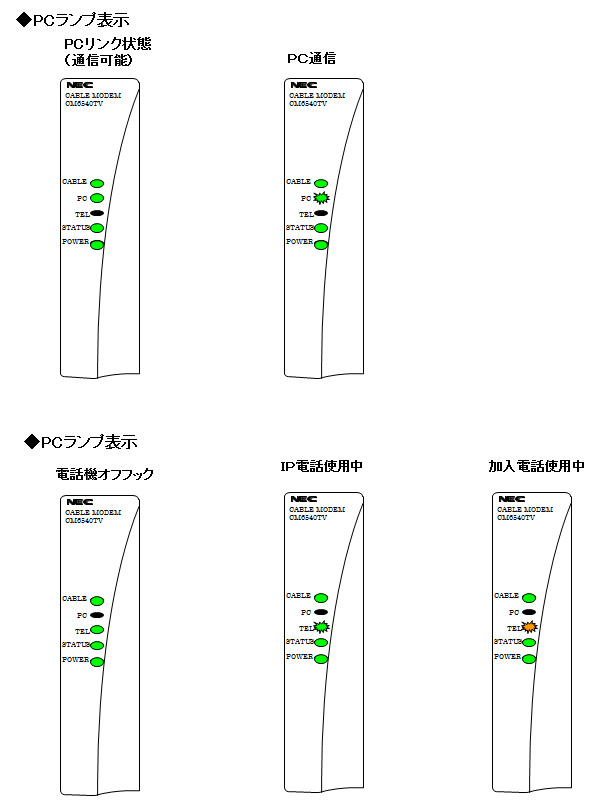

PCとTELランプの表示

PCランプは、PCが接続されていない状態，TELランプは電話機が接続されていない状態のときは消灯となります。
